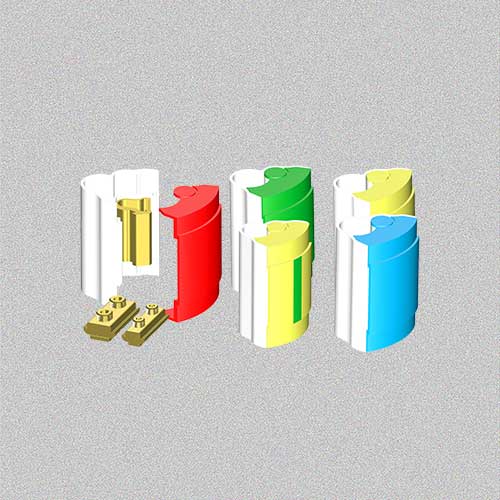

阻燃单芯电缆分支器
应用场所:
工业和民用建筑楼宇、公共场馆、厂房等。
适用电缆:
0.6/1kv交联聚乙烯绝缘聚氯乙烯护套多芯电缆。
产品特点:
— 无需截断主电缆,环形包接,大载流量。
— 超薄分支体,结构紧凑,安装省时省工,极为便利。
— 防尘防触摸。
×
连接部位全保护不外露,结构紧凑,美观大方,防尘防触摸,安装省时省工,综合成本低廉。
执行标准:GB/T 14048.7-2016《低压开关设备和控制设备 第7-1部分:辅助器件 铜导体的接线端子排》、GB/T 2423.10-2008《电工电子产品环境试验 第2部分:试验方法 试验Fc:振动(正弦)》、JB/T 10636-2006《额定电压0.6/1kV(Um=1.2kV)铜芯塑料绝缘预制分支电缆》、GB 4208-2008《外壳防护等级》。
型号 | 主线 (mm2) |
分支 (mm2) |
载流量 | 外形尺寸(mm) |
---|---|---|---|---|
ZR-DX-16/10 | 6-16 | 1.5-10 | 108 | 43x17x23 |
ZR-DX-35/16 | 16-35 | 1.5-16 | 144 | 50x23x28 |
ZR-DX-50/25 | 35-50 | 2.5-25 | 195 | 50x27x33 |
ZR-DX-70/35 | 50-70 | 2.5-35 | 239 | 54x32x38 |
ZR-DX-95/35 | 50-95 | 2.5-35 | 239 | 57x32x39 |
ZR-DX-120/35 | 70-120 | 2.5-35 | 239 | 57x33x41 |
ZR-DX-120/70 | 70-120 | 50-70 | 372 | 61x38x45 |
ZR-DX-185/35 | 150-185 | 2.5-35 | 239 | 57x38x45 |
ZR-DX-240/35 | 185-240 | 2.5-35 | 239 | 57x41x47 |
ZR-DX-240/95 | 150-240 | 50-95 | 458 | 61x43x52 |
