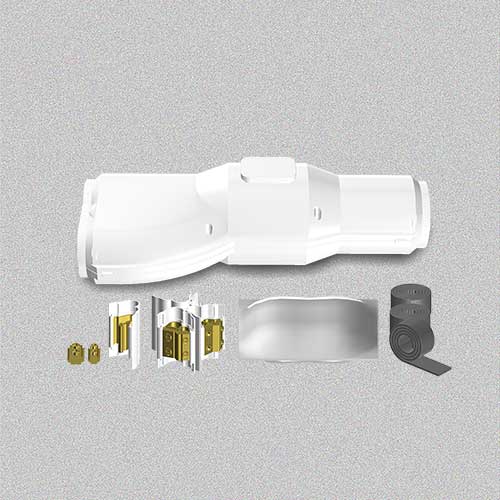

防水组合式集成分支器
应用场所：
电缆井、电缆沟、直埋、长期浸泡于水中电缆分支及防水保护。
适用电缆：
0.6/1kv交联聚乙烯绝缘聚氯乙烯护套多芯电缆。
产品特点：
— 无需截断主电缆，环形包接，大载流量。
— 超薄独立分支器，便于从线缆之间缝隙滑入，安装极为便利。
— 每根线芯配独立分支器，相互组合成一个整体。
— 灌注高密度防水胶，防护等级IP68。
×
连接部位全保护不外露，结构紧凑，美观大方，防尘防水，安装省时省工，综合成本低廉。
执行标准：GB/T 14048.7-2016《低压开关设备和控制设备 第7-1部分：辅助器件 铜导体的接线端子排》、GB/T 2423.10-2008《电工电子产品环境试验 第2部分：试验方法 试验Fc：振动(正弦）》、JB/T 10636-2006《额定电压0.6/1kV(Um=1.2kV)铜芯塑料绝缘预制分支电缆》、GB 4208-2008《外壳防护等级》。
| 型号 | 主线 (mm2) |
分支 (mm2) |
载流量 | 外形尺寸（mm） |
|---|---|---|---|---|
| GJ-FZ-16/10 | 6-16 | 1.5-10 | 108 | 220x64x106 |
| GJ-FZ-35/16 | 16-35 | 1.5-16 | 144 | 290x109x126 |
| GJ-FZ-50/25 | 25-50 | 1.5-25 | 195 | 290x109x126 |
| GJ-FZ-70/35 | 35-70 | 1.5-35 | 239 | 327x118x148 |
| GJ-FZ-95/35 | 50-95 | 2.5-35 | 239 | 327x118x148 |
| GJ-FZ-120/35 | 70-120 | 2.5-35 | 239 | 327x118x148 |
| GJ-FZ-120/70 | 70-120 | 50-70 | 372 | 360x146x169 |
| GJ-FZ-185/35 | 120-185 | 2.5-35 | 239 | 340x128x160 |
| GJ-FZ-240/35 | 150-240 | 6-35 | 239 | 340x135x170 |
| GJ-FZ-240/95 | 150-240 | 50-95 | 458 | 425x150x189 |
